Modul Kamera HDR Kadar Bingkai Tinggi OV4689 mempunyai Sensitiviti cahaya rendah yang sangat baik dan Julat Dinamik Tinggi untuk Aplikasi Keselamatan.

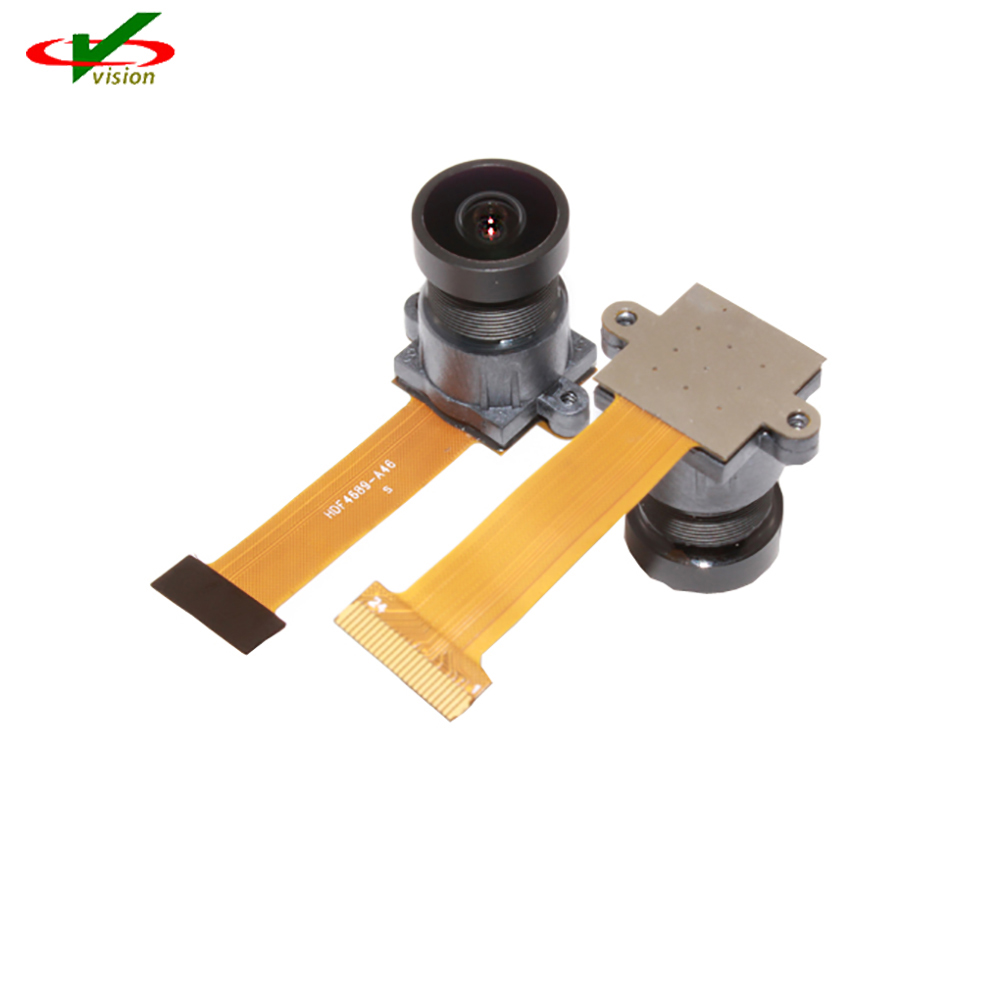

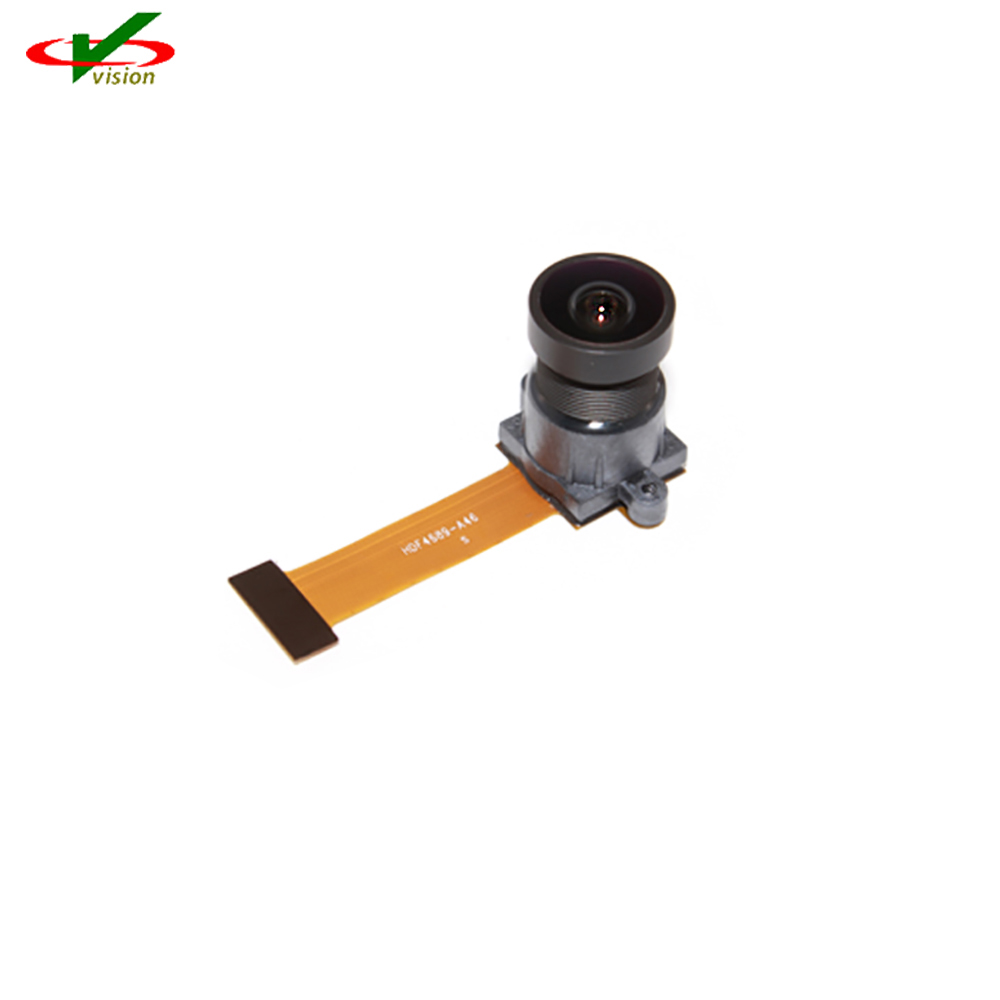

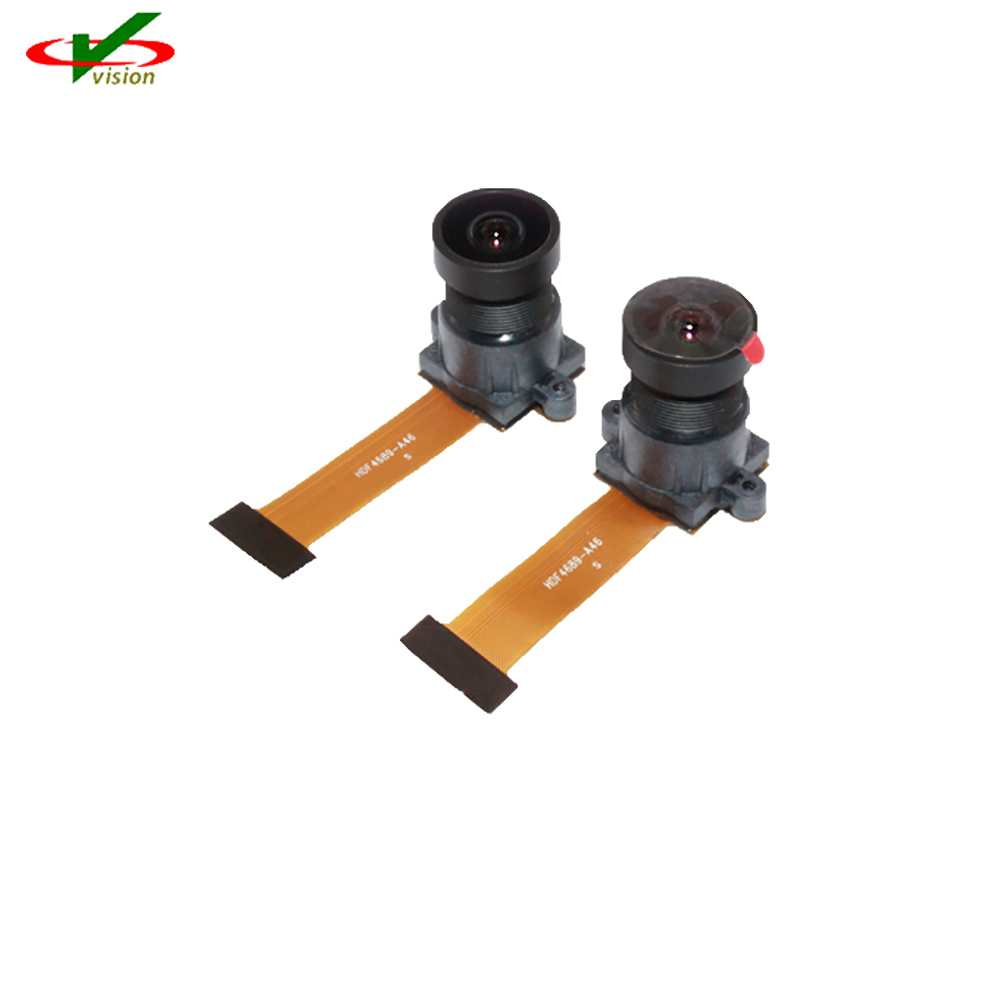

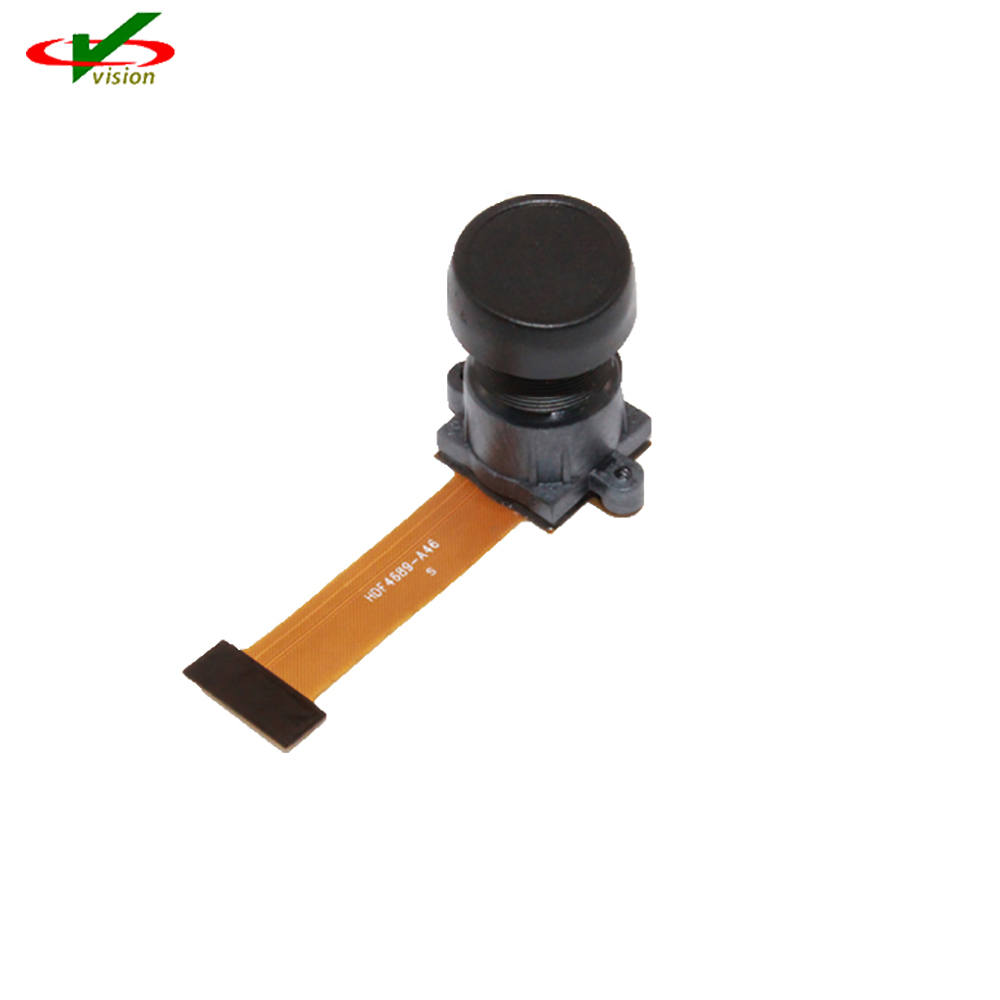

Modul Kamera HDR OV4689 ialah sensor cip kamera 4 megapiksel berprestasi tinggi dalam format 16:9 asli yang direka untuk sistem pengawasan dan keselamatan generasi akan datang. Penderia menggunakan piksel OmniBSITM-2 2 mikron termaju untuk memberikan kepekaan cahaya rendah terbaik dalam kelas dan julat dinamik tinggi (HDR).
Modul Kamera HDR OV4689 menampilkan antara muka keluaran bersiri 4 lorong MIPI berkelajuan tinggi untuk memudahkan kadar pemindahan data tinggi yang diperlukan. Ov4689 tersedia dalam pakej skala cip(csp).
● Kamera IP
● Kamera sukan
● Automotif
● penentukuran aras hitam automatik (ABLC)
● kawalan boleh atur cara untuk kadar bingkai, cermin dan filp, pemangkasan dan tingkap
● pembatalan piksel rosak statik
● menyokong format output: 10-bit RAW RGB(MIPI)
● menyokong subsampling mendatar dan menegak
● menyokong saiz imej: 4Mpixel, 3Mpixel, EIS1080p, 1080p, EIS720p
● penukaran mod pantas
● menyokong penapis 2x2binning, 4x4binning, pensampelan semula
● antara muka SCCB bersiri standard
● sehingga 4 lorong antara muka keluaran bersiri MIPI
● dibenamkan memori 4K bit satu kali boleh atur cara (OTP) untuk pengenalan bahagian, dsb
● dua gelung kunci fasa pada cip(PLL)
● keupayaan pemacu I/O boleh atur cara
●penderia suhu terbina dalam
| Saiz tatasusunan aktif | 2688 x 1520 | |
| Bekalan kuasa | teras | 1.1~1.3V |
| analog | 2.6~3.0V | |
| I/O | 1.7~3.0V | |
| Keperluan kuasa | aktif | 163mA(261mW) |
| siap sedia | 1mA | |
| XMATUTUP | <10μA | |
| Kadar suhu | beroperasi | -30 ℃ hingga +85 ℃ |
| imej yang stabil | 0 ℃ hingga +50 ℃ | |
| Format output | RAW 10-bit | |
| Saiz kanta | 1/3" | |
| Input kekerapan jam | 6~64 MHz | |
| Imej maksimum kadar pemindahan |
2688x1520 | 90fps |
| 1280x720 | 180 fps | |
| 1920x1080 | 120 fps | |
| 672x380 | 330fps | |
| Sensitiviti | 1900mV/lux-sec | |
| Mod imbasan | progresif | |
| Saiz piksel: | 2μm x 2μm | |
| Kawasan imej | 5440 μm x 3072 μm | |
| Dimensi pakej | 6630 μm x 5830 μm | |
