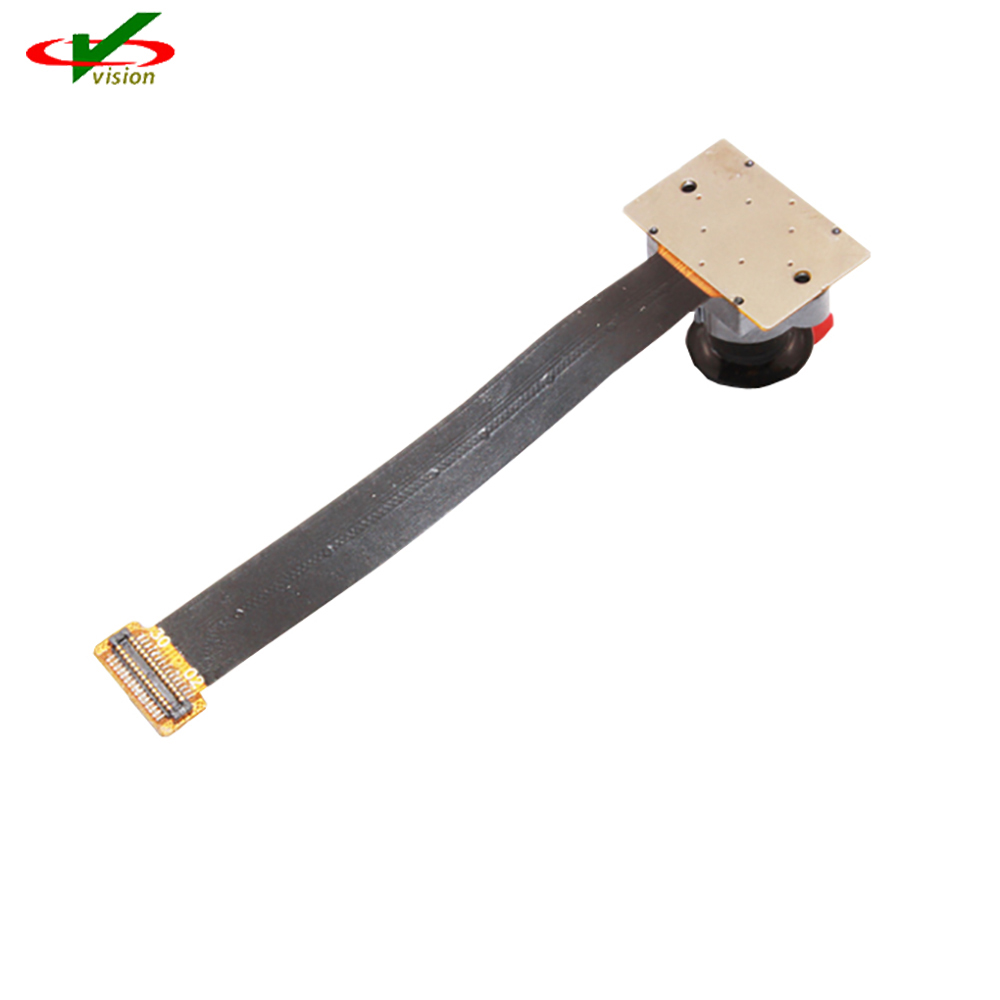

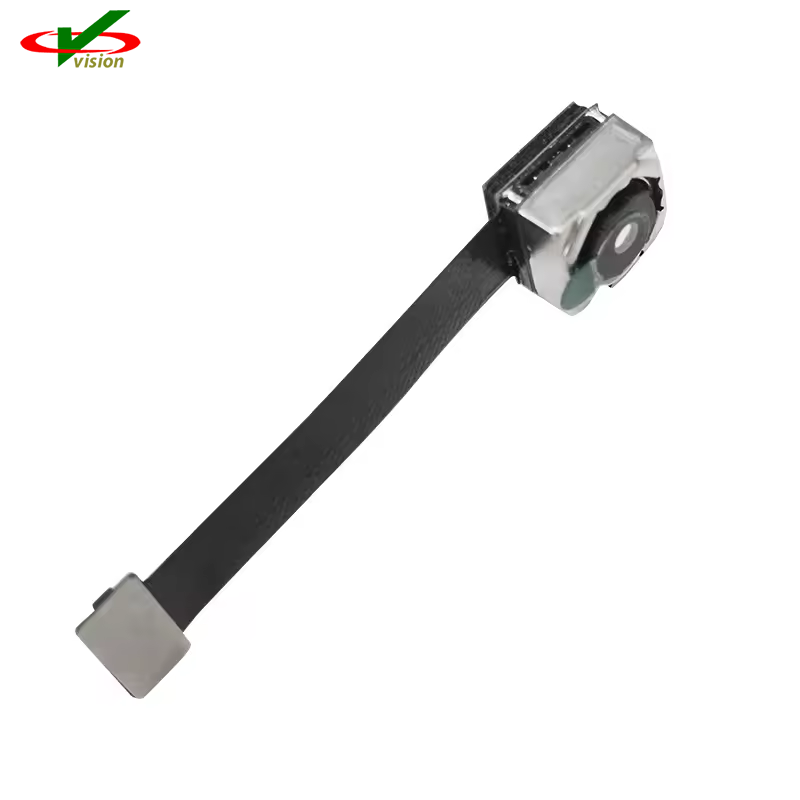

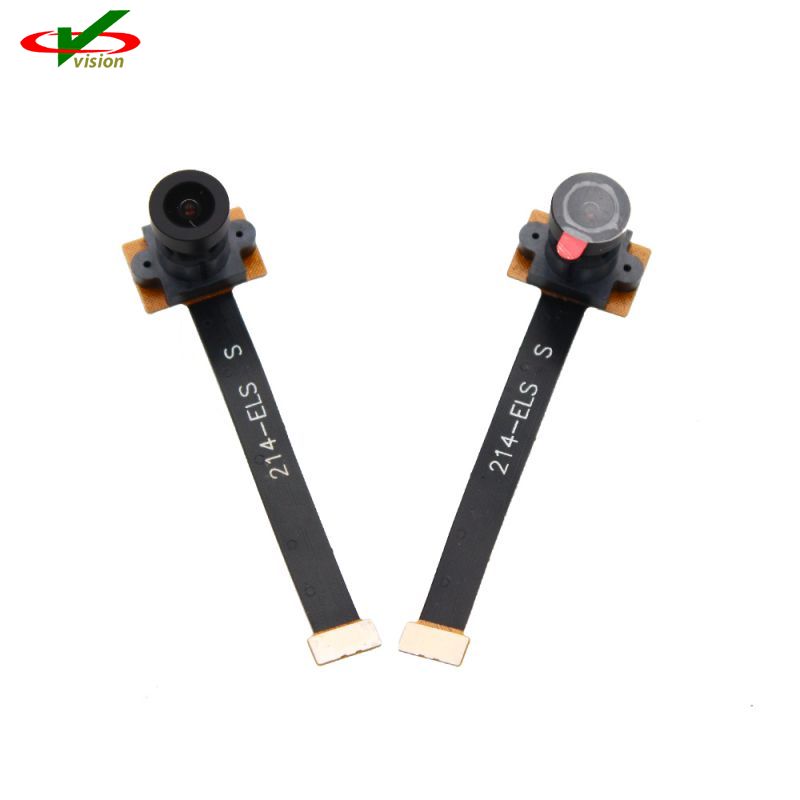

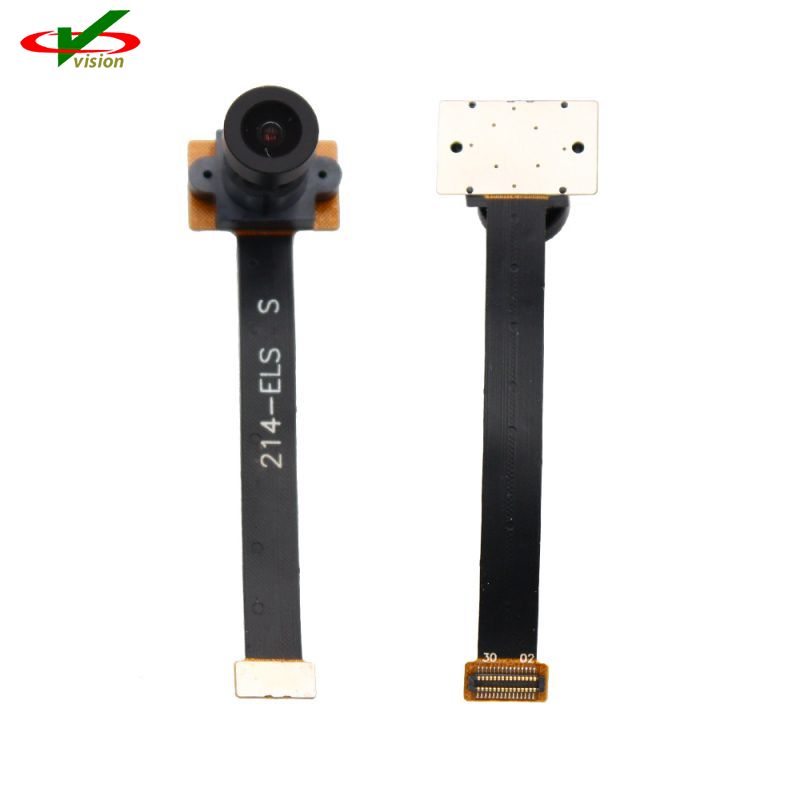

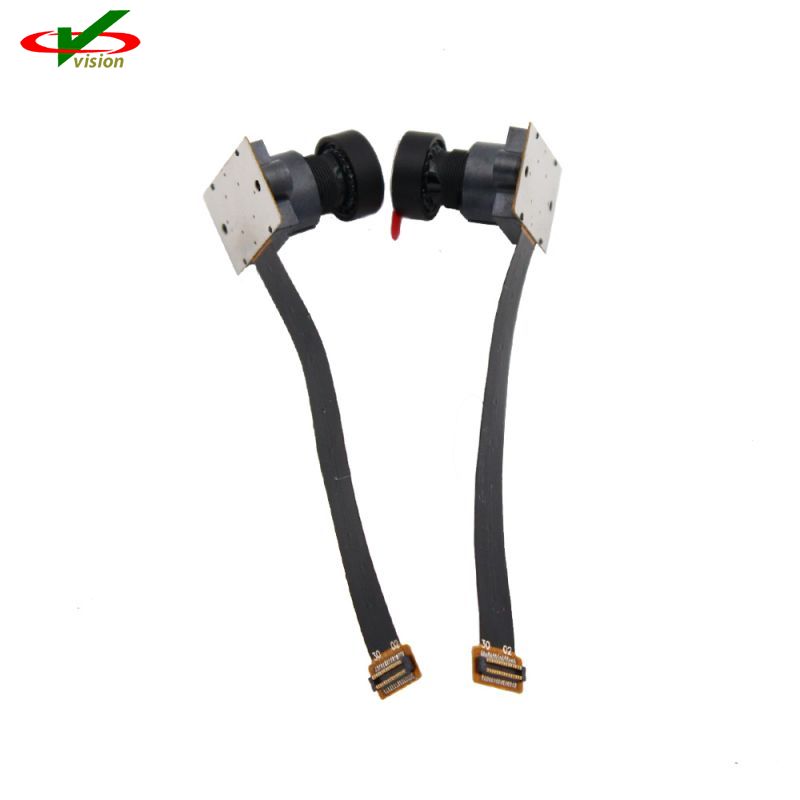

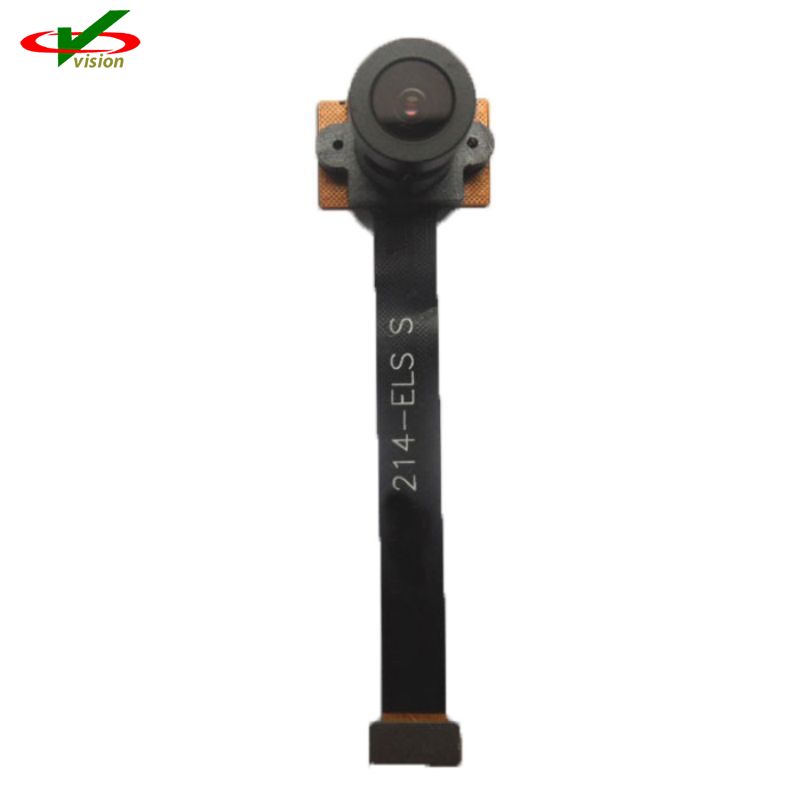

Dengan memperkenalkan teknologi pendedahan yang berbeza secara ruang, gambar pegun julat dinamik tinggi dan filem boleh dicapai. HD MIPI CSI Camera Sensor Modul IMX214 melengkapkan pengatup elektronik dengan masa penyepaduan berubah-ubah. Ia beroperasi dengan tiga voltan bekalan kuasa: analog 2.7V. digital 1.0 V dan 1.8 V untuk antara muka input / output dan mencapai penggunaan kuasa yang rendah. IMX214 direka bentuk untuk digunakan dalam telefon selular atau peranti tablet.
Penderia Kamera HD MIPI CSI Modul IMX214 ialah penderia imej bertindan jenis piksel aktif 13 Mega - piksel CMOS 5.892mm (Jenis 1/3.06) pepenjuru dengan susunan piksel segi empat sama.
HD MIPI CSI Camera Sensor Modul IMX214 mengguna pakai teknologi Exmor - RSTM untuk mencapai tangkapan imej berkelajuan tinggi dengan litar penukar A/D selari lajur dan imej kepekaan tinggi dan hingar rendah (berbanding dengan penderia imej CMOS konvensional) melalui struktur piksel pengimejan bercahaya bahagian belakang. Penapis mozek warna primer pigmen R, G dan B digunakan.
◆Penderia imej CMOS
◆Saiz imej: Diagonal 5.892mm(Jenis 1/3.06)
◆Jumlah bilangan piksel: 4224(H) x 3200(V) lebih kurang. 13.51M piksel
◆Bilangan piksel berkesan: 4224(H) x 3136(V) lebih kurang. 13.25M piksel
◆Bilangan piksel aktif: 4208(H) x 3120(V) lebih kurang. 13.13M piksel
◆Saiz cip: 6.100mm(H) x 4.524mm(V)
◆Saiz sel unit: 1.12μm(H) x 1.12μm(V)
◆Bahan substrat: Silikon
◆ Belakang - penderia imej CMOS jenis bercahaya dan bertindan " Exmor - RSTMM
◆ Rangka Tunggal Julat Dinamik Tinggi ( HDR ) dengan piksel penuh yang setara .
◆ Nisbah isyarat kepada hingar tinggi ( SNR ).
◆ Peleraian penuh @30fps( Nornmal / HDR ).4K2K@30fps( Nomal / HDR )1080p@60fps( Normal / HDR )
◆ Format video output RAW10/8, RAW14/12( HDR ).
◆ Bacaan binning piksel dan fungsi sub-persampelan H / V
◆ Pemotongan analog, pemangkasan digital dan fungsi penskalaan.
◆ Melibas dan pencerminan bebas.
◆ CSI -2 output data bersiri ( MIPI -2Lane/-4Lane boleh dipilih )
◆ Komunikasi bersiri 2-wayar .
◆ Dua PLL untuk penjanaan jam bebas untuk kawalan piksel dan antara muka output data.
◆ Pengurangan Bunyi Lanjutan .
◆ Pembetulan Piksel Kecacatan Dinamik (1Demensional/2Demensional)
◆ Sifar lag pengatup .
◆ Kuasa - hidupkan fungsi set semula
◆ Operasi penyegerakan dwi sensor .
◆ 8K bit ROM OTP untuk pengguna .
◆ Penderia suhu terbina dalam
