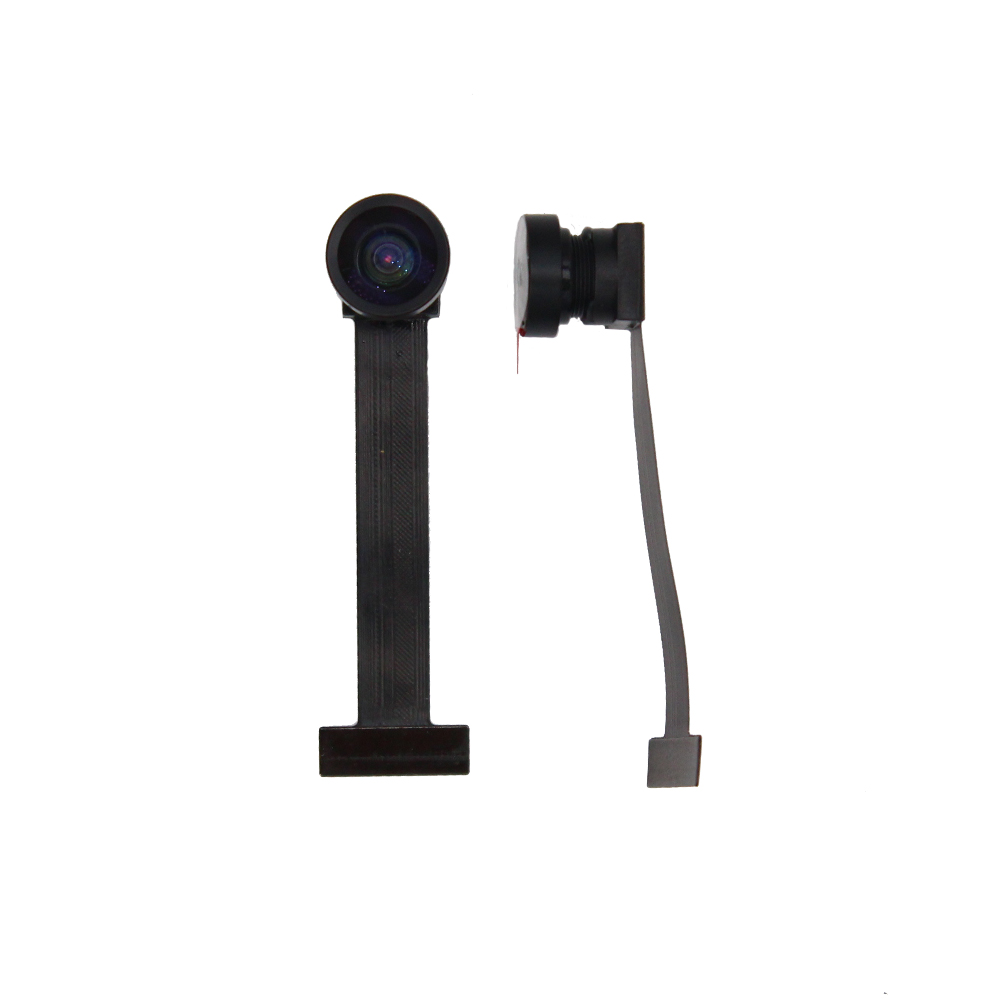

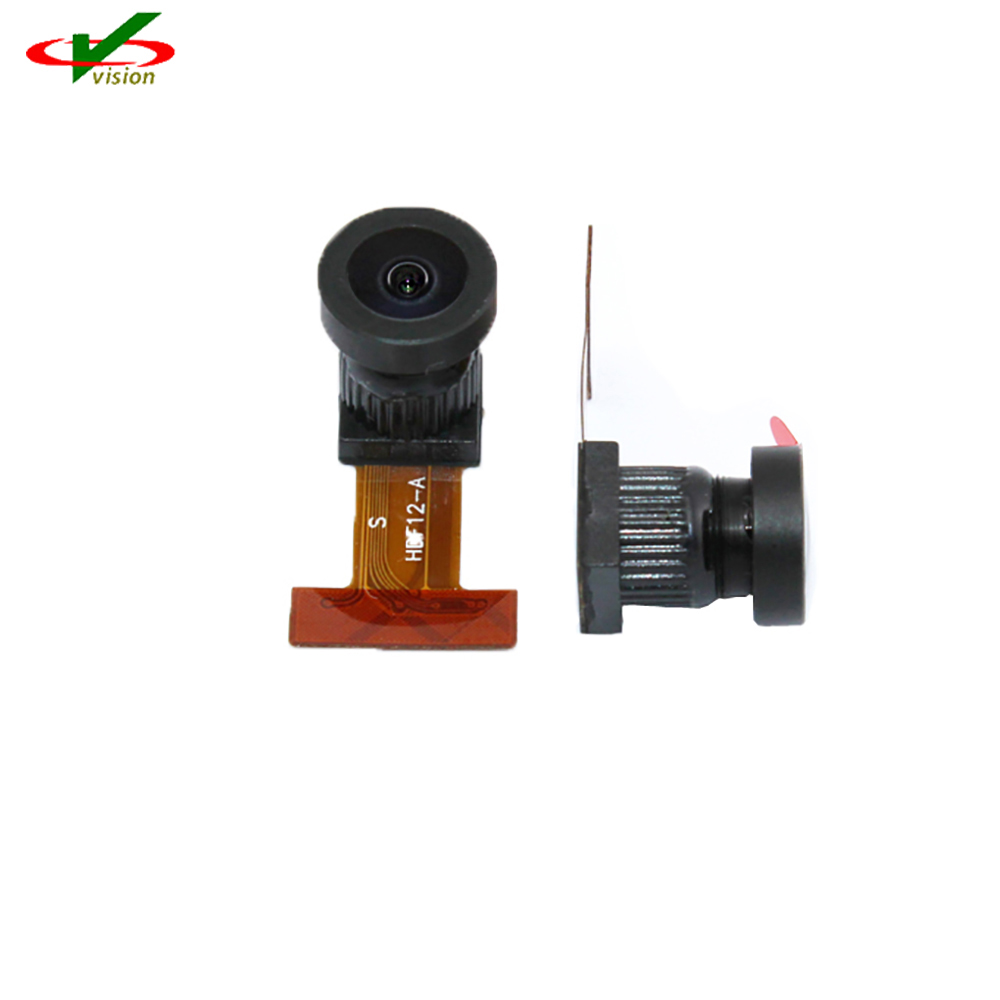

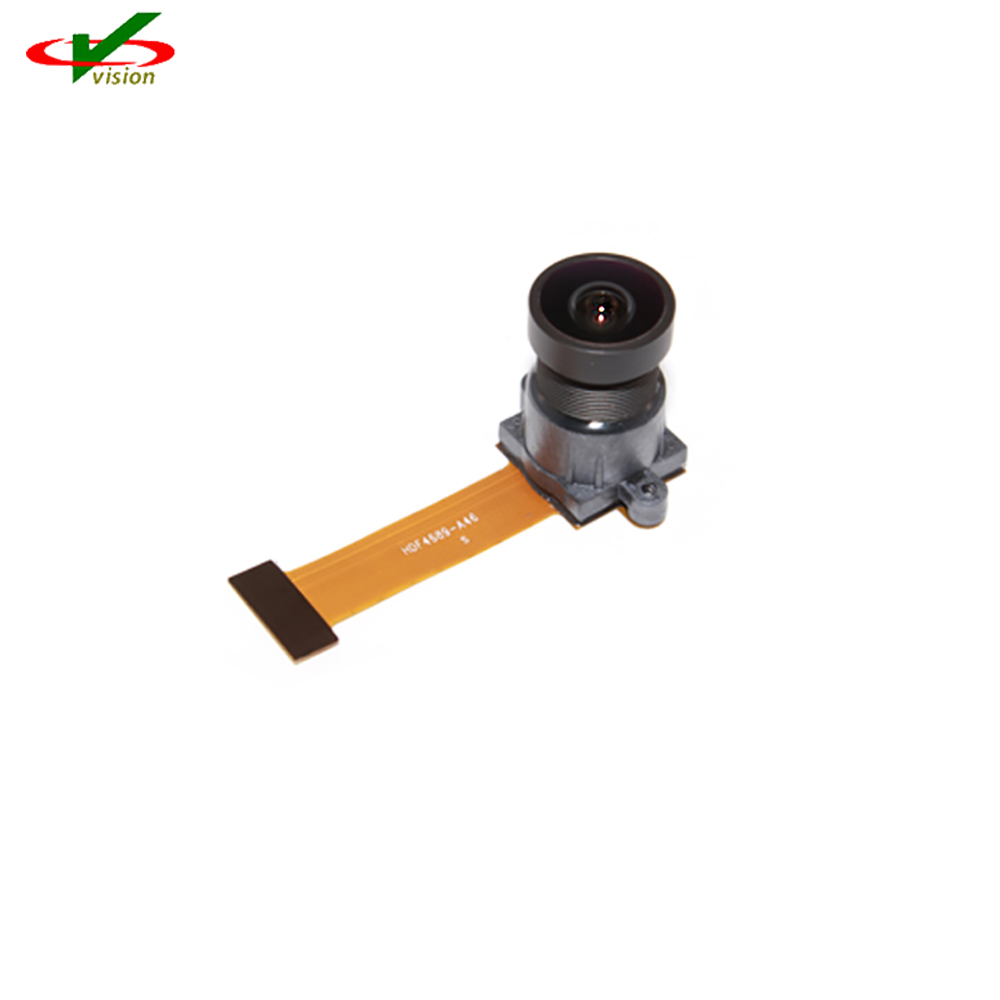

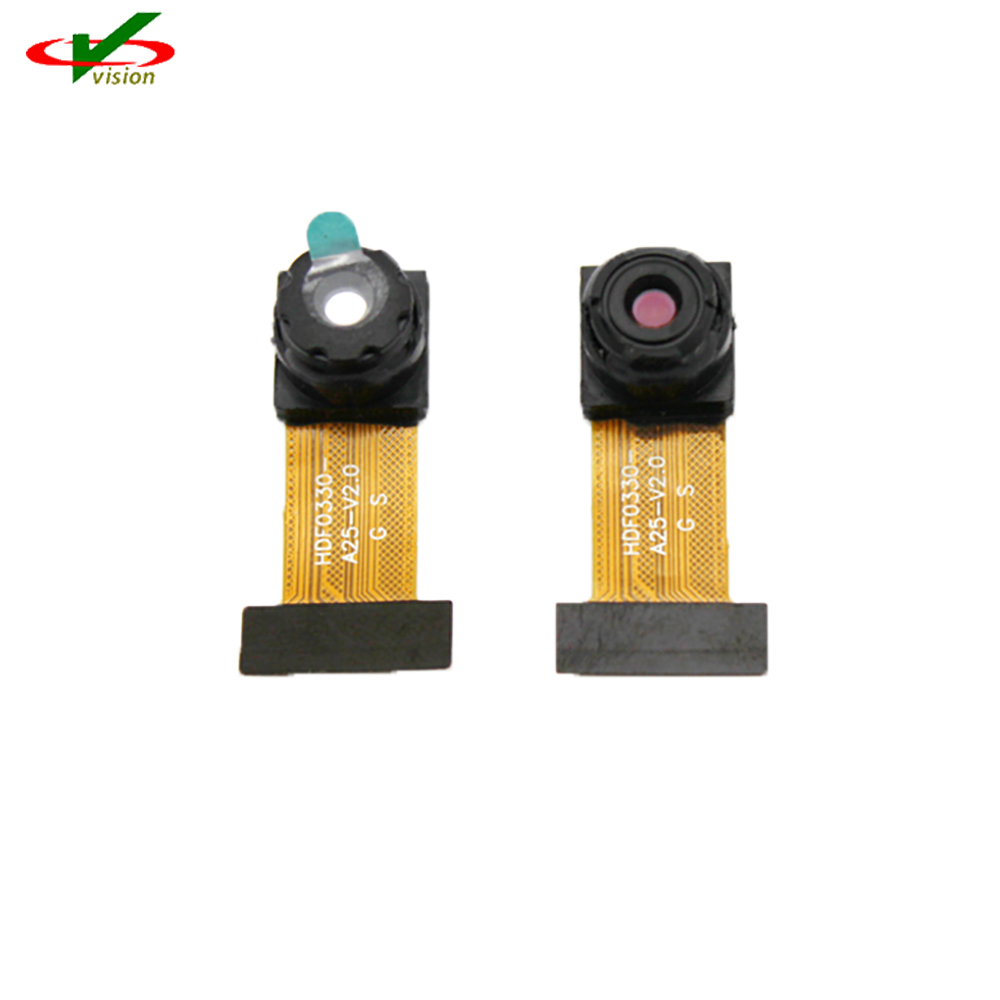

Modul Sensor Kamera MT9D111 GC2145 Modul CMOS Kamera ialah sensor imej CMOS 2 megapiksel 1/3.2 inci dengan sistem kamera termaju bersepadu. Sistem kamera mempunyai mikropengawal (MCU) dan pemproses aliran imej (IFP) yang canggih dengan pengekod JPEG masa nyata. Ia juga termasuk modul I/O tujuan am boleh atur cara (GPIO), yang boleh digunakan untuk mengawal fokus auto luaran, zum optik atau pengatup mekanikal.
Pengawal mikro menguruskan semua komponen sistem kamera dan menetapkan parameter operasi utama untuk teras sensor untuk mengoptimumkan kualiti data imej mentah yang memasuki IFP.
Teras sensor terdiri daripada tatasusunan piksel aktif 1668 x 1248 piksel, pemasaan mable program dan litar kawalan termasuk PLL dan sokongan denyar luaran, rantai isyarat analog dengan pembetulan offset automatik dan keuntungan boleh atur cara, dan dua penukar A/D 10-bit (ADC). Keseluruhan system-on-a-chip (SOC) mempunyai keperluan kuasa ultra-rendah dan prestasi cahaya rendah yang unggul yang amat sesuai untuk aplikasi mudah alih.
| Parameter | Nilai | |
| Format optik | 1/3.2 inci (4:3) | |
| Resolusi penuh | 1600x1200 piksel (UXGA) | |
| Saiz piksel | 2.8mx2.8m | |
| Kawasan tatasusunan piksel aktif | 4.73mmx3.52mm | |
| Jenis pengatup | Pengatup gulung elektronik (ERS) dengan tetapan semula global | |
| Kadar bingkai maksimum | 15fps pada resolusi penuh, 30fps dalam mod pratonton, (800x600) |
|
| Kadar data maksimum/ jam induk |
80MB/s 6 MHz hingga 80 MHz |
|
| Voltan bekalan | Analog | 2.5V-3.1V |
| Digital | 1.7V-1.95V | |
| I/O | 1.7V-3.1V | |
| PLL | 2.5V-3.1V | |
| resolusi ADC | 10-bit, on-die | |
| Tanggungjawab | 1.0/lux-sec(550nm) | |
| Julat dinamik | 71dB | |
| SNR MAX | 42.3dB | |
| Penggunaan kuasa | 348mW pada 15 fps, resolusi penuh | |
| 223mW pada 30 fps, mod pratonton | ||
| Suhu operasi | -30°C hingga +70°C | |
| Pakej | Kosongkan mereka | |
• Teknologi pengimejan CMOS DigitalClarity™
• Prestasi cahaya malap yang unggul
• Kuasa ultra rendah, kos rendah
• Jam induk dalaman yang dijana oleh pengayun gelung terkunci fasa pada cip (PLL)
• Pengatup guling elektronik (ERS), imbasan progresif
• Pemproses aliran imej bersepadu (IFP) untuk modul kamera mati tunggal
• Pembetulan dan peningkatan imej automatik, termasuk pembetulan teduhan lensa
• Pemusnahan imej sewenang-wenangnya dengan anti-aliasing
• Pengekod JPEG masa nyata bersepadu
• Pengawal mikro bersepadu untuk fleksibiliti
• Antara muka bersiri dua wayar yang menyediakan akses kepada daftar dan memori mikropengawal
• Format data output boleh dipilih: ITU-R BT.601 (YCbCr), 565RGB, 555RGB, 444RGB, JPEG 4:2:2, JPEG 4:2:0 dan 10-bit mentah
• Output FIFO untuk penyamaan kadar data
• Kadar slew I/O boleh atur cara
• Sokongan denyar Xenon dan LED dengan penyesuaian pendedahan pantas
• Sokongan fleksibel untuk fokus auto luaran, zum optik dan pengatup mekanikal
