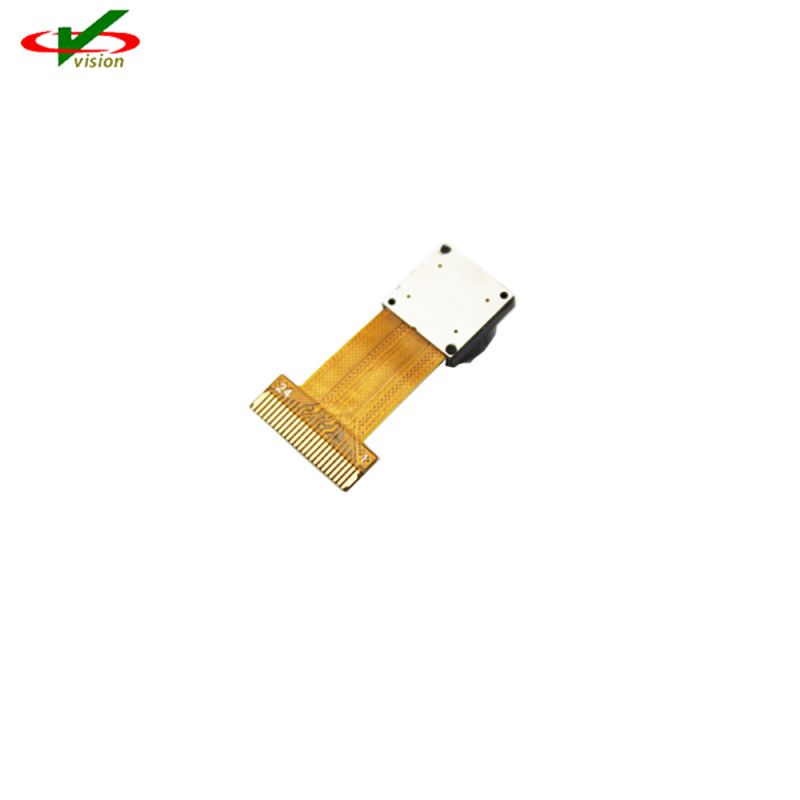

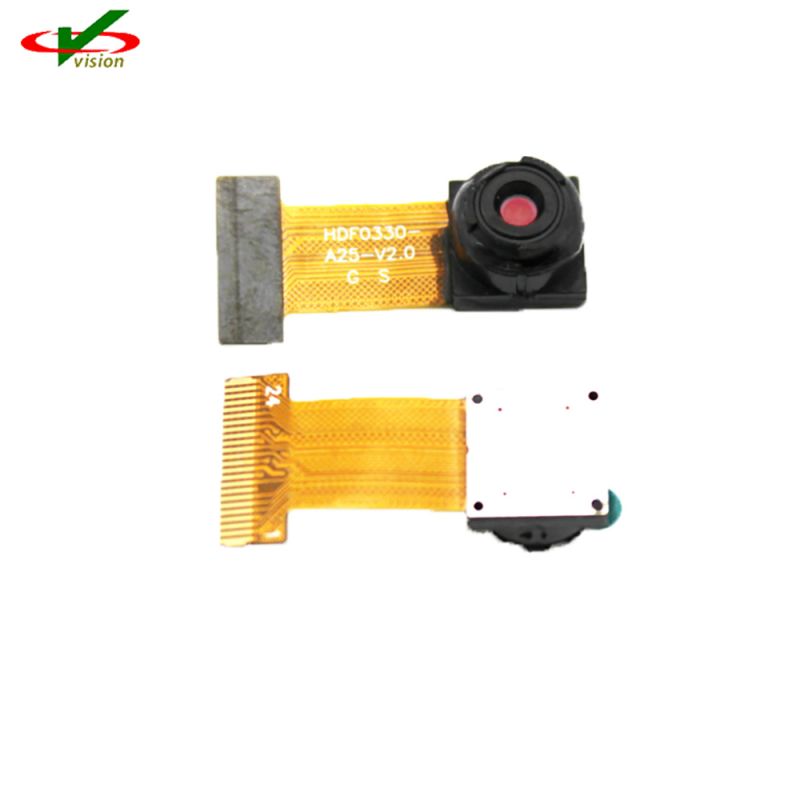

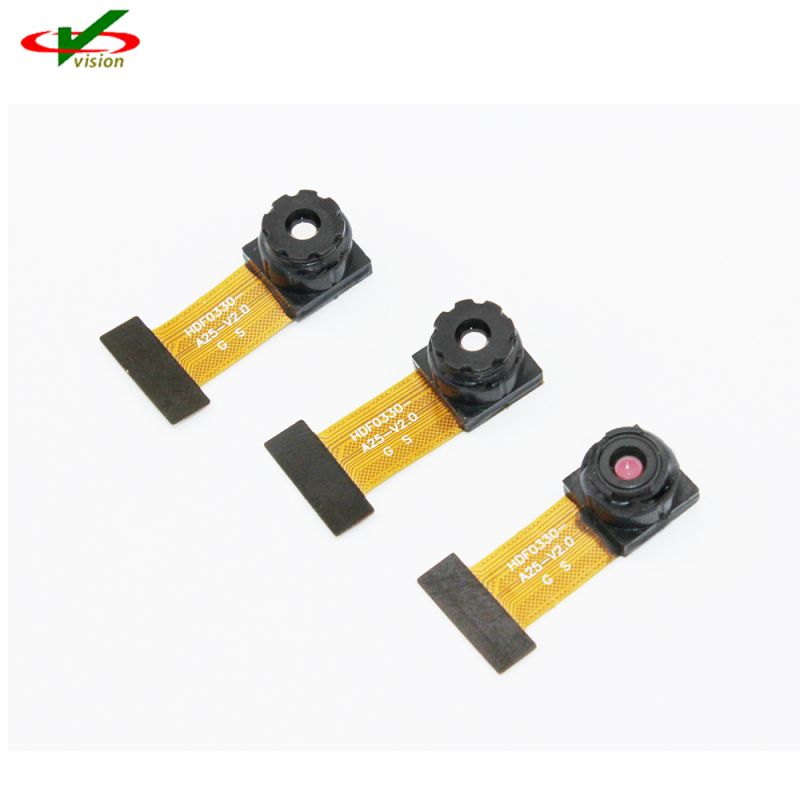

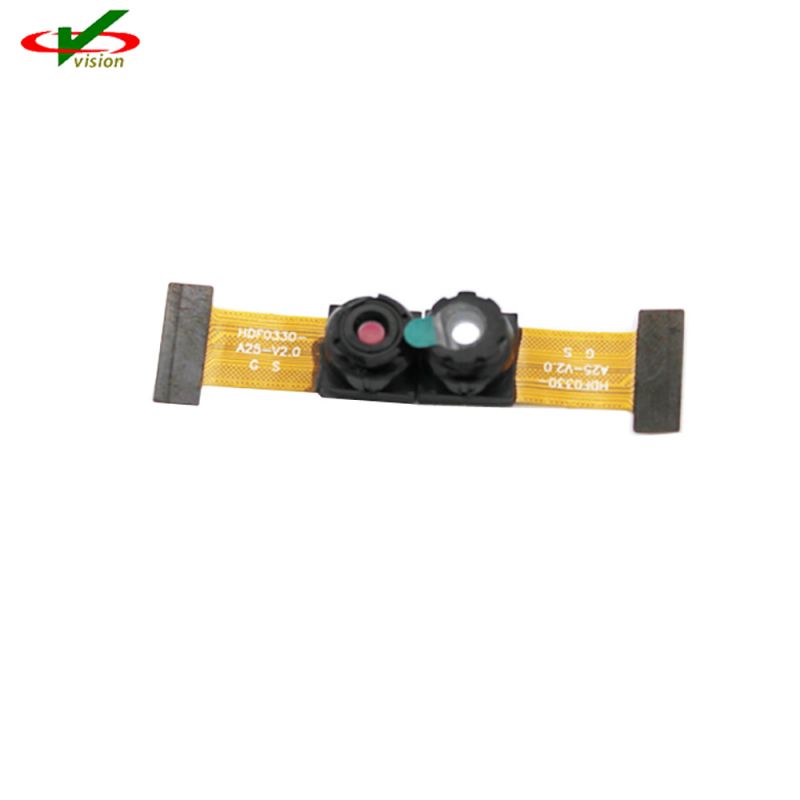

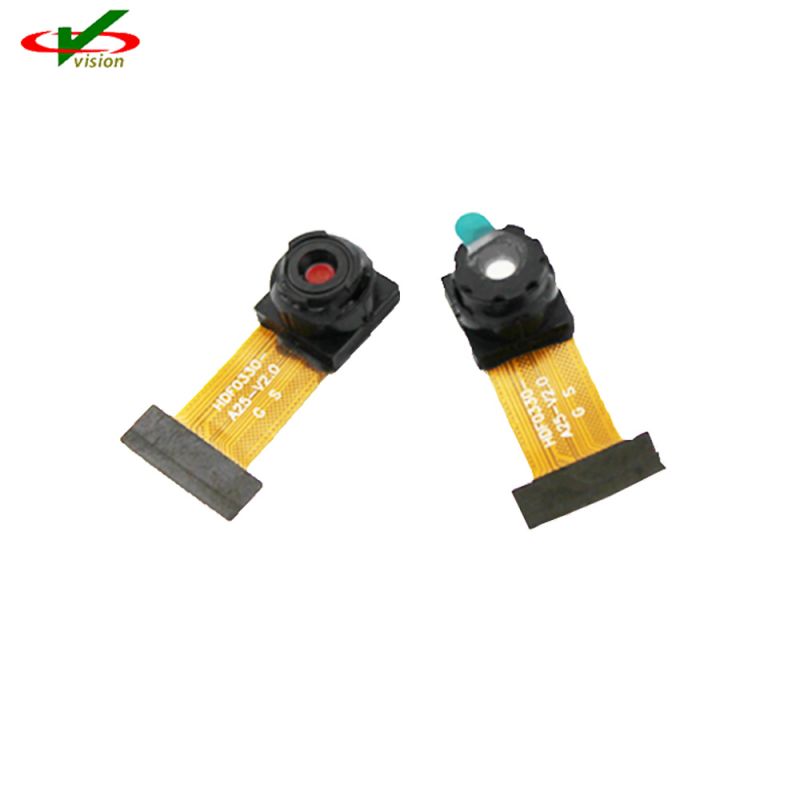

Modul Kamera 24PIN DVP CMOS AR0330 menggabungkan fungsi kamera pada cip yang canggih seperti mod tetingkap, pencerminan, lajur dan baris subsampel serta mod syot kilat.
Modul Kamera 24PIN DVP CMOS Aptina AR0330 ialah penderia imej digital CMOS 1/3 inci dengan tatasusunan piksel aktif 2304Hx1536V.
Modul Kamera CMOS DVP 24PIN AR0330 boleh menyokong tangkapan imej pegun digital 3.15 megapiksel (2048H x 1536V) dan mod video digital 1080p30+20% EIS (2304H x 1296V).
• 1080P 30 kamkoder video digital definisi tinggi
• Kamera web dan kamera persidangan video
• Keselamatan
• Piksel 2.2µm dengan teknologi Aptina™ A-Pix™
• Prestasi cahaya malap yang unggul
• 3.4Mp (3:2) dan 3.15Mp (4:3)imej pegun
• Sokongan untuk pengatup mekanikal luaran
• Sokongan untuk denyar LED atau Xenon luaran
• Antara muka data: MIPI bersiri dua lorong atau antara muka selari
• Pengayun gelung berkunci fasa (PLL) pada cip
• Warna berasaskan kedudukan bersepadu dan pembetulan teduhan kanta
• Antara muka bersiri dua wayar yang ringkas
• Penentukuran aras hitam automatik
• Pemampatan A-Law keluaran 12 hingga 10 bit
• Mod hamba untuk kawalan kadar bingkai yang tepat dan untuk menyegerakkan dua penderia
Parameter Utama | Nilai Biasa | ||
Format optik | 1/3 inci (6.0 mm) | ||
Keseluruhan Tatasusunan: 6.09mm | |||
Imej Pegun: 5.63mm (4:3) | |||
Imej HD: 5.82mm (16:9) | |||
Piksel aktif | 2304(H) x 1536(V): (keseluruhan tatasusunan): | ||
5.07mm(H) x 3.38mm(V) | |||
2048(H) x 1536(V) (4:3, mod pegun) | |||
2304(H) x 1296(V) (16:9, mod sHD) | |||
Saiz piksel | 2.2μm x 2.2μm | ||
Susunan penapis warna | RGB Bayer | ||
Jenis pengatup | ERS dan GRR | ||
Input julat jam | 6 – 27 MHz | ||
Maksimum jam keluaran | 98 Mp/s (MIPI selari atau 2 lorong) | ||
Tanggungjawab | 2.0 V/lux-sec | ||
Penggunaan kuasa | Mod MIPI 1080P30: 282mW. | ||
Mod Selari 1080P30: 252mW | |||
SNRMAX | 39 dB | ||
Julat dinamik | 69.5 dB | ||
Voltan bekalan | I/O/Digital | 1.7–1.9V (1.8V nominal) atau 2.4–3.1V (2.8V nominal) |
|
Digital | 1.7–1.9V (1.8 V nominal) | ||
Analog | 2.7–2.9V | ||
Suhu Operasi (simpang) -TJ |
–30°C hingga + 70°C | ||
Pilihan pakej | 6.28 mm x 6.65 mm CSP |
